Componentes del Sistema VIAVAC Vacuflow®
Funcionamiento del sistema

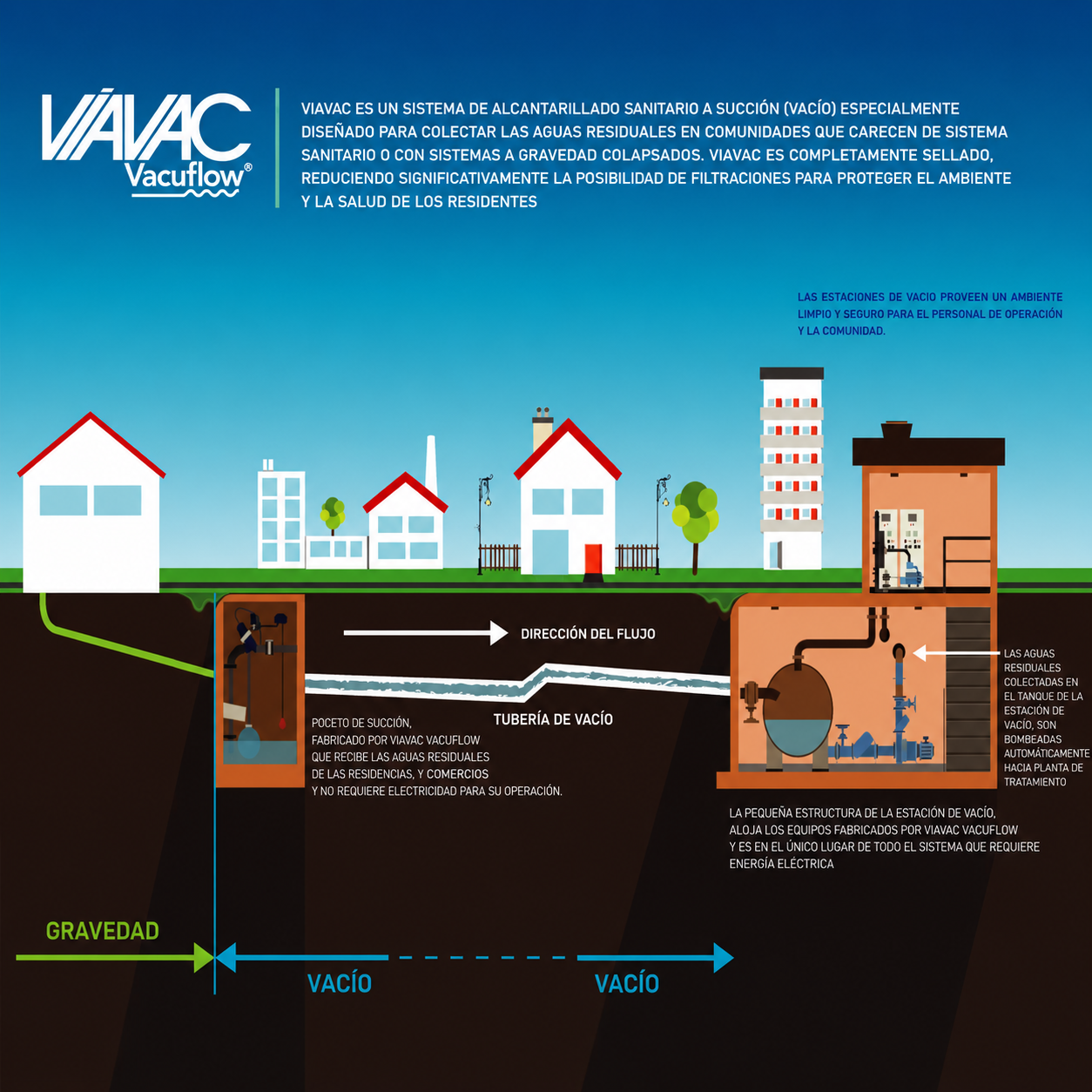

El sistema de alcantarillado sanitario a vacío Viavac Vacuflow® utiliza presión negativa para recolectar y transportar aguas residuales mediante una red hermética de tuberías de menor diámetro.
A diferencia de los sistemas tradicionales a gravedad, permite reducir excavaciones, eliminar cárcamos de bombeo y disminuir riesgos de infiltración, especialmente en zonas costeras, terrenos planos y áreas con nivel freático alto.
Las aguas residuales son conducidas hacia una estación de vacío, donde el sistema opera de forma centralizada y controlada para su posterior envío a la planta de tratamiento.
Sistema sanitario de alcantarillado al vacío Viavac Vacuflow

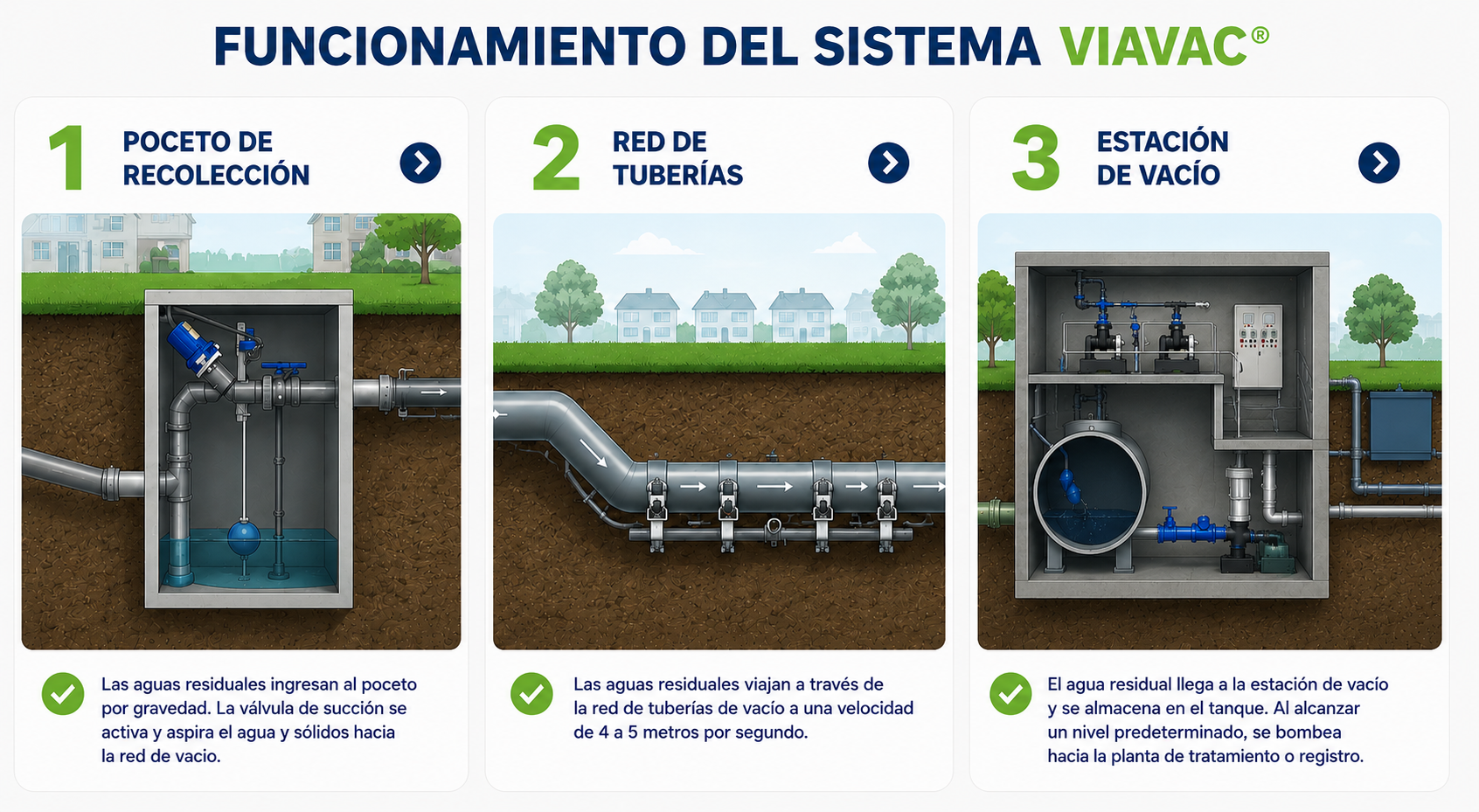

¿Cómo funciona el sistema VIAVAC Vacuflow®?
Las aguas residuales ingresan por gravedad a un poceto de recolección conectado a viviendas, comercios y otras instalaciones sanitarias.
Cuando el nivel de agua alcanza el volumen de operación, la válvula de vacío se activa automáticamente, transportando aguas residuales y sólidos a alta velocidad a través de una red hermética de tuberías.
El sistema conduce las aguas residuales hacia una estación central de vacío, donde posteriormente son impulsadas hacia la planta de tratamiento o punto de descarga correspondiente.
A diferencia de los sistemas tradicionales a gravedad, el sistema Viavac Vacuflow® permite:
• Excavaciones poco profundas de alrededor de un metro
• Eliminación de cárcamos de bombeo
• Menor riesgo de infiltraciones y obstrucciones
• Menores costos de instalación y mantenimiento
• Instalación eficiente en zonas costeras, planas o con nivel freático alto
• Operación neumática en los pocetos, sin necesidad de energía eléctrica en campo
Aplicaciones ideales:
• Zonas costeras y turísticas
• Terrenos planos
• Áreas con nivel freático alto
• Terrenos rocosos o de difícil excavación
• Comunidades con sistemas tradicionales a gravedad colapsados
• Proyectos urbanos, hoteleros e industriales
El Poceto
¿Qué es el poceto VIAVAC Vacuflow®?

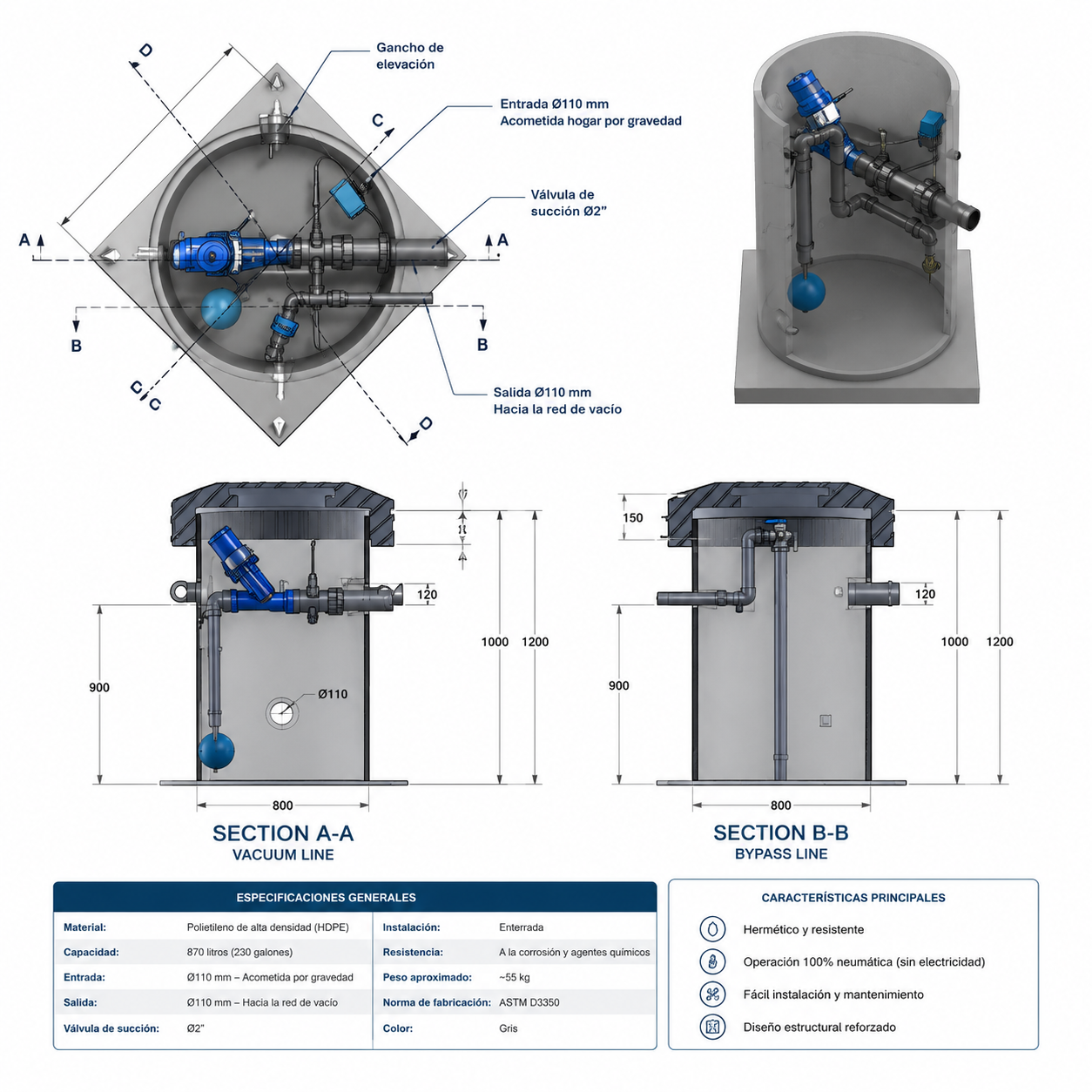

El poceto VIAVAC Vacuflow® es un pequeño tanque recolector soterrado que recibe las aguas residuales provenientes de viviendas, edificios, comercios y otras conexiones sanitarias mediante acometidas por gravedad.
Fabricado en Holanda con polietileno de alta densidad (HDPE), está diseñado para soportar instalaciones en zonas de tráfico pesado y operar de manera completamente neumática, sin requerir electricidad.
En su interior incorpora una válvula de succión que se activa automáticamente cuando se acumulan aproximadamente 40 litros de aguas residuales, aspirando agua y sólidos hacia la red de vacío en tan solo unos segundos.
Gracias a esta tecnología, las aguas residuales viajan a altas velocidades dentro de la tubería, evitando acumulaciones, sedimentaciones y obstrucciones.

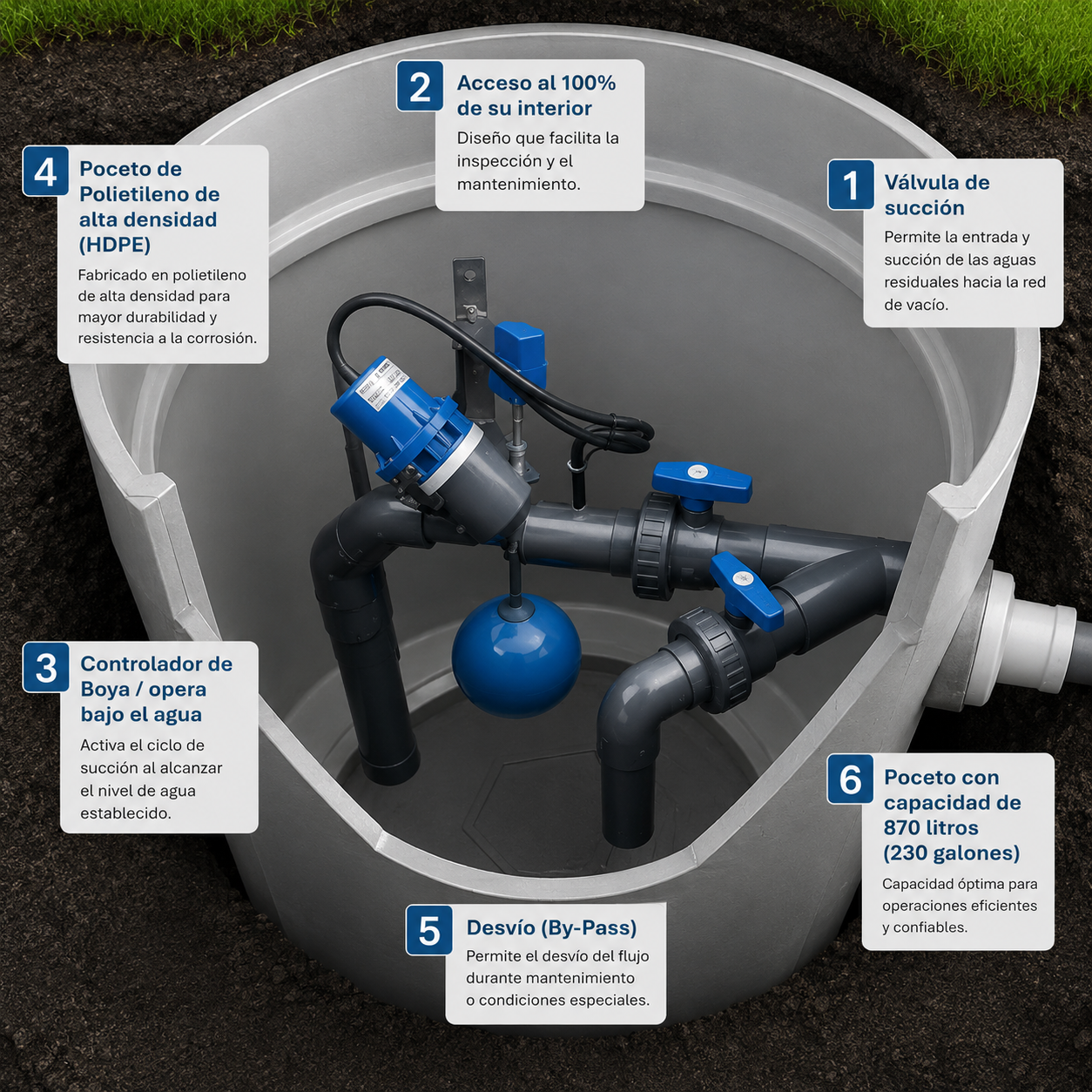

Componentes y funcionamiento
El poceto VIAVAC Vacuflow® integra componentes diseñados para proporcionar una operación confiable, segura y de bajo mantenimiento.
La válvula neumática de vacío transporta automáticamente aguas residuales y sólidos hacia la red de vacío sin necesidad de energía eléctrica en el poceto.
El controlador neumático activa el sistema al alcanzar el nivel operativo predeterminado, garantizando un funcionamiento completamente automático y eficiente.
El sistema incorpora una admisión de aire que permite el transporte simultáneo de aire y aguas residuales dentro de la tubería, manteniendo velocidades de autolimpieza y reduciendo el riesgo de sedimentación.
Además, cada unidad cuenta con un bypass manual para facilitar operaciones de mantenimiento y servicio cuando sea requerido.
Los pocetos VIAVAC Vacuflow® están diseñados para aplicaciones urbanas, turísticas, hoteleras e industriales, ofreciendo una solución moderna, confiable y adaptable a las necesidades de cada proyecto.
Tuberías de Vacío

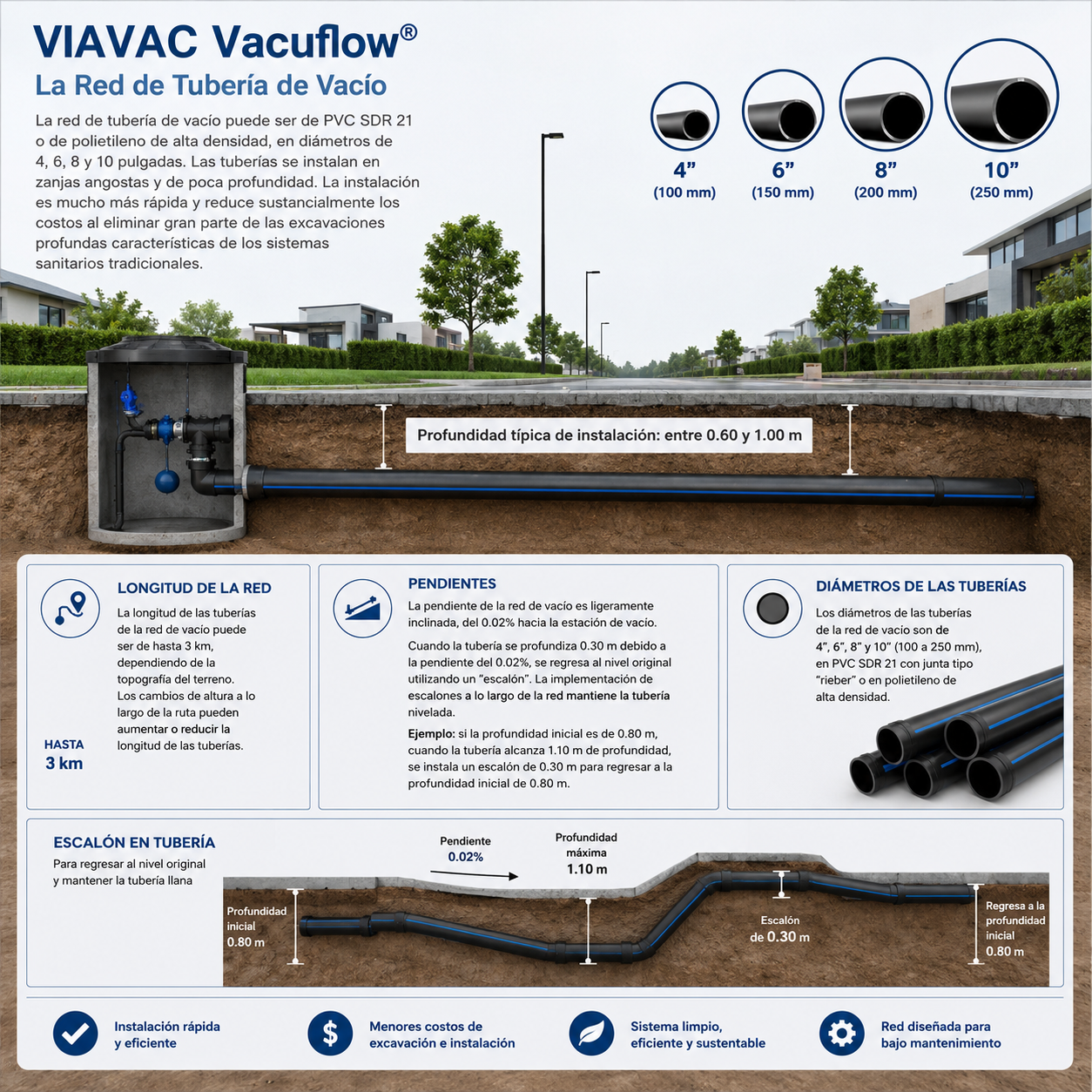

La red de tubería de vacío

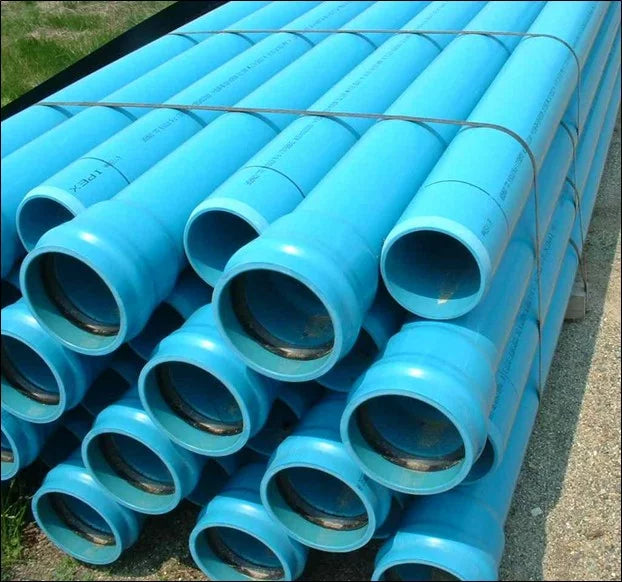

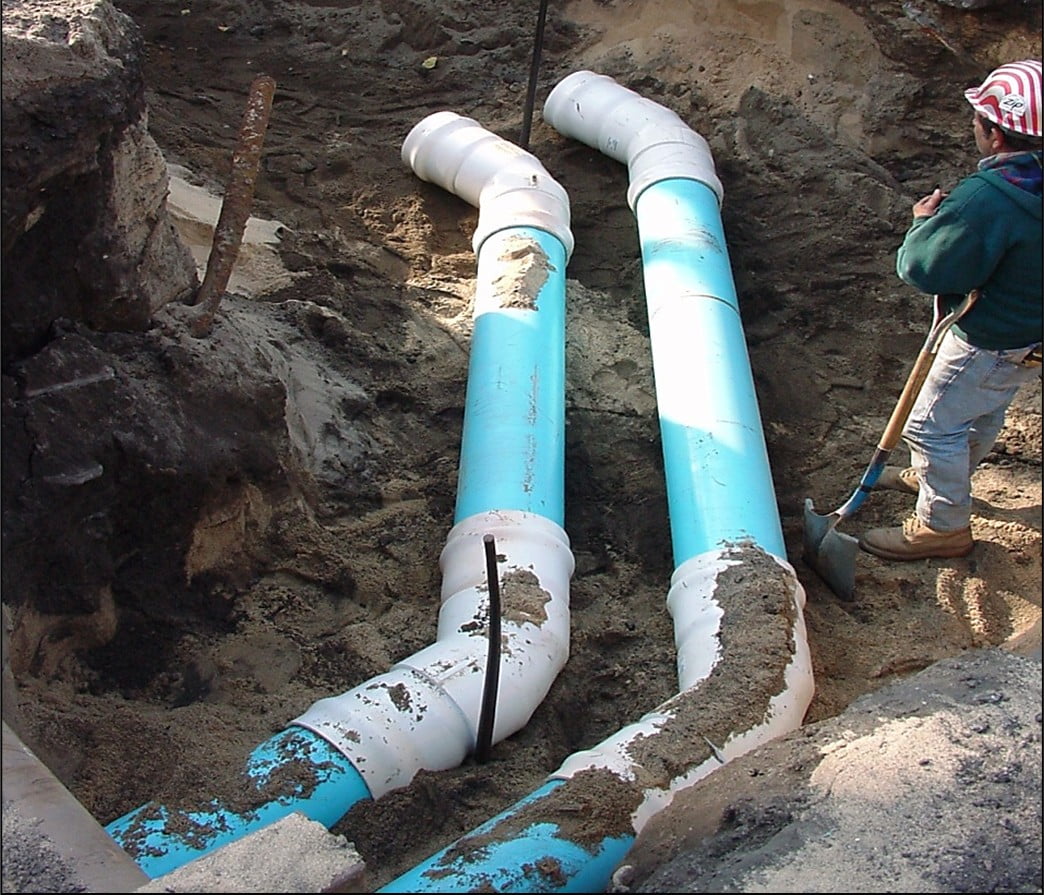

La red de tubería de vacío VIAVAC Vacuflow® está diseñada para transportar aguas residuales mediante presión negativa, utilizando tuberías de PVC o HDPE de alta resistencia.

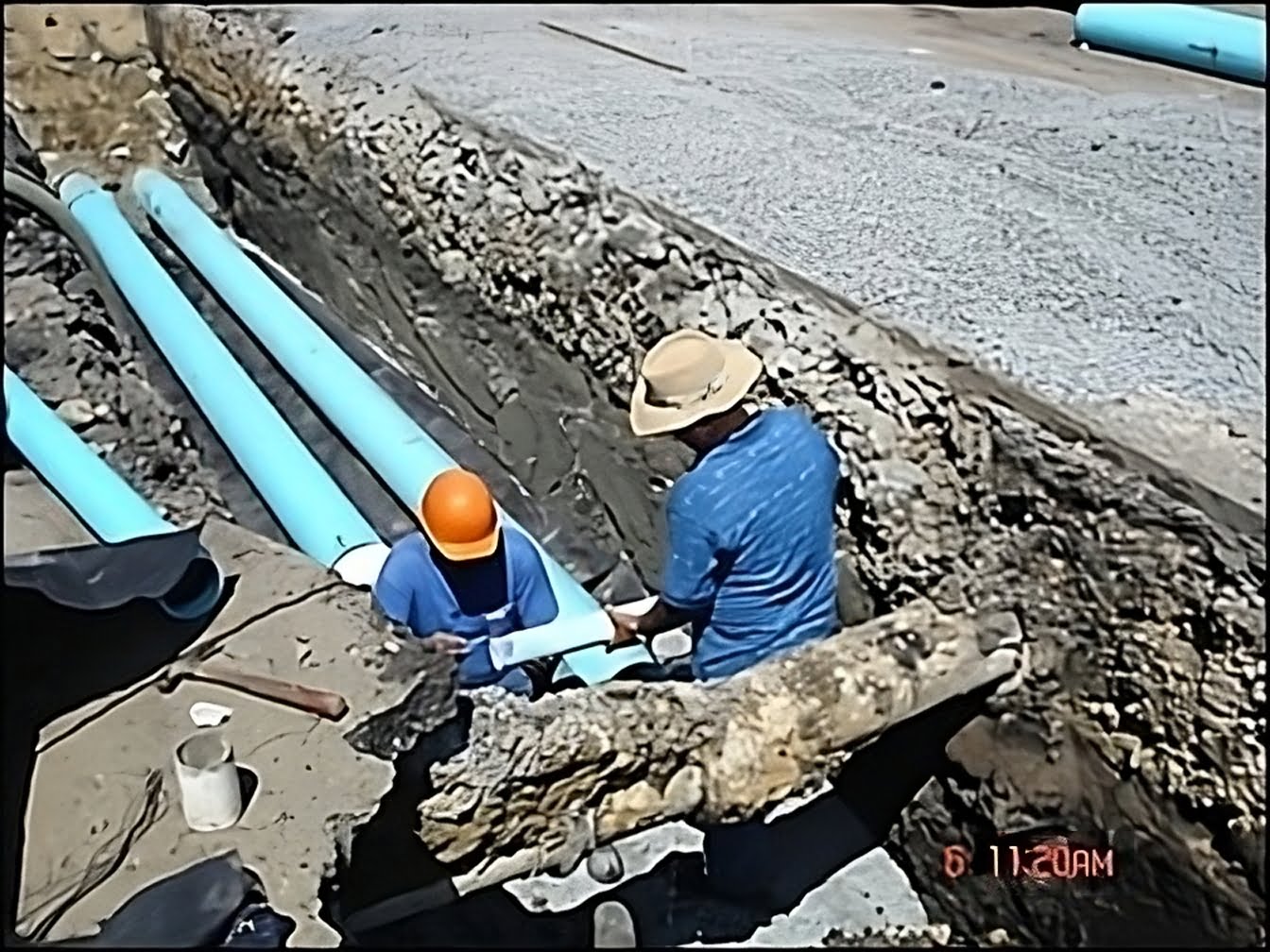

A diferencia de los sistemas tradicionales por gravedad, las tuberías pueden instalarse en zanjas angostas y poco profundas, reduciendo significativamente excavaciones, tiempos de instalación y costos de construcción.
La tecnología VIAVAC Vacuflow® permite adaptarse eficientemente a desarrollos urbanos, turísticos, hoteleros, industriales y comunidades ubicadas en zonas con nivel freático alto o terrenos complejos.
Las redes de vacío operan como sistemas herméticos, minimizando infiltraciones y reduciendo riesgos de contaminación ambiental.

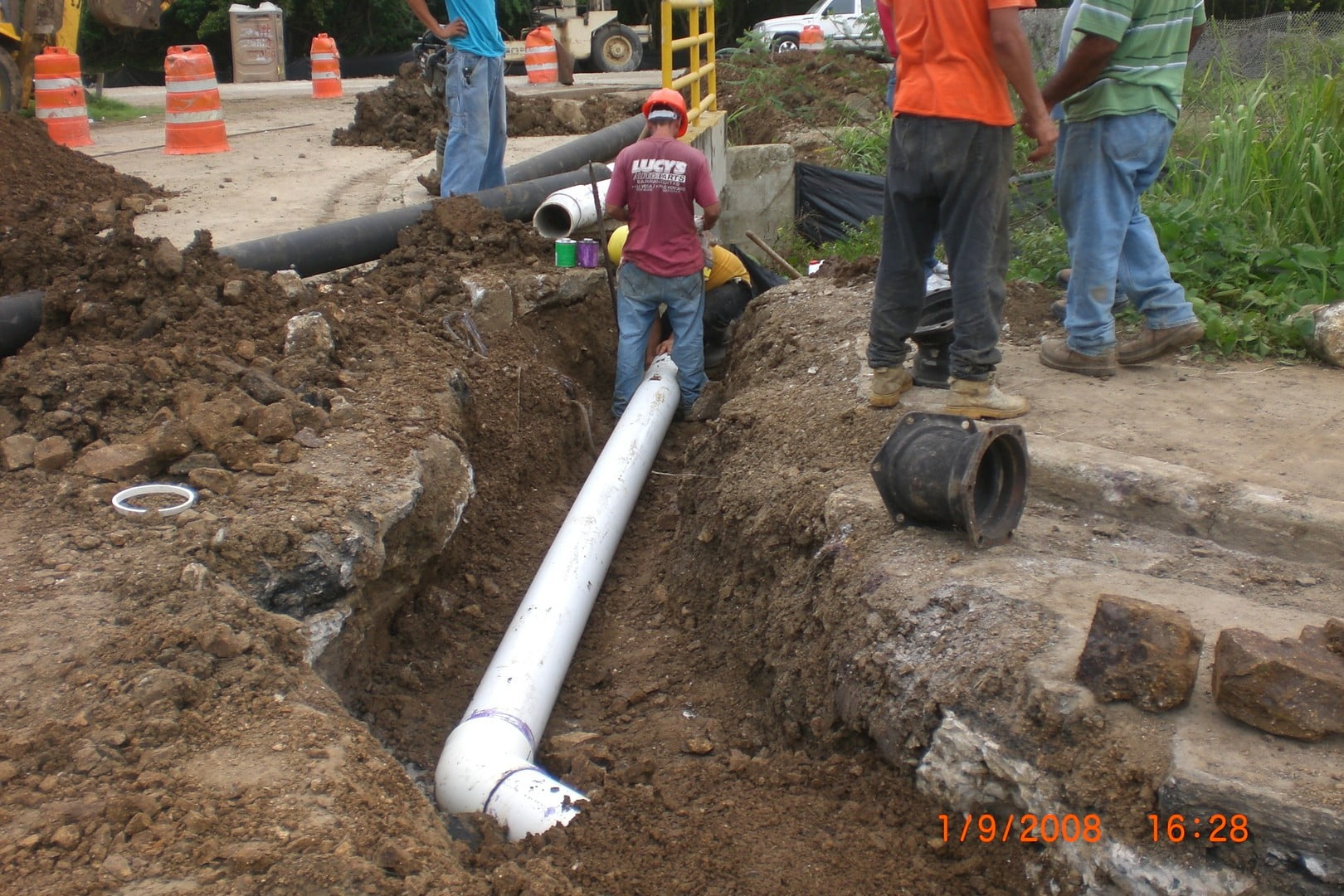

La profundidad típica de instalación es de alrededor de un metro, dependiendo de las condiciones del terreno y los requerimientos del proyecto.
Diseño y funcionamiento de la red
La red de vacío VIAVAC Vacuflow® está diseñada para adaptarse eficientemente a las condiciones topográficas del proyecto, permitiendo una recolección confiable de aguas residuales con excavaciones poco profundas.
A diferencia de los sistemas tradicionales por gravedad, las redes de vacío pueden operar con pendientes mínimas, reduciendo significativamente excavaciones profundas, interferencias con otros servicios y costos de construcción.

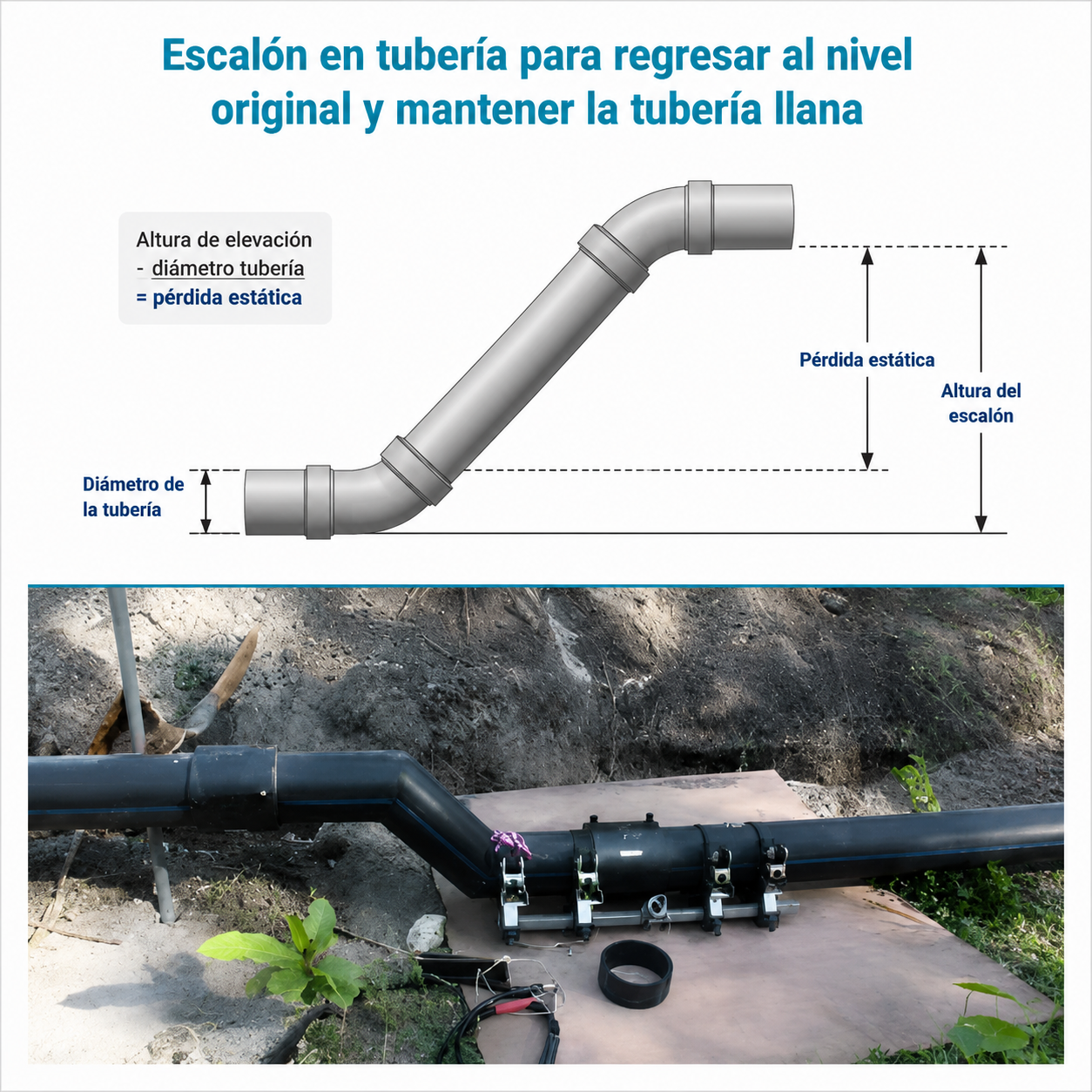

Cuando las condiciones del terreno lo requieren, el diseño incorpora perfiles tipo “sierra” o cambios controlados de elevación que permiten mantener profundidades de instalación reducidas a lo largo de la red.
Gracias al uso de tuberías de menor diámetro y a su operación mediante presión negativa, el sistema VIAVAC Vacuflow® ofrece una solución moderna, flexible y de bajo mantenimiento para proyectos urbanos, turísticos, hoteleros e industriales.
Estación de Vacío
Estación de Vacío VIAVAC Vacuflow®

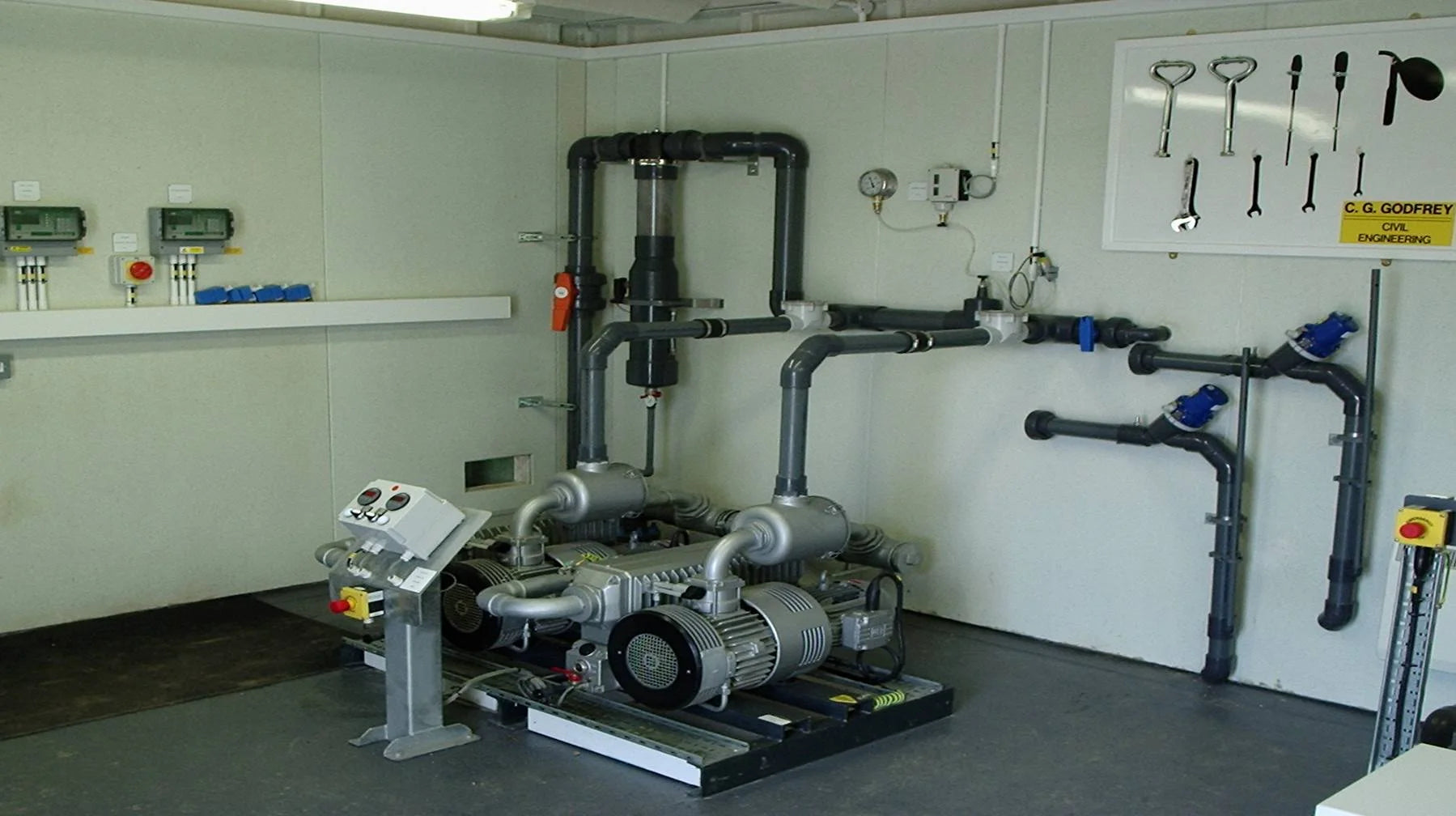

La estación de vacío es el componente central del sistema VIAVAC Vacuflow® y el único que requiere energía eléctrica para su operación.
La estación incorpora un tanque colector, bombas de vacío, bombas de descarga y un sistema de control automático diseñado para transportar aguas residuales de manera eficiente hacia la planta de tratamiento o punto de descarga correspondiente.
Las estaciones VIAVAC Vacuflow® están diseñadas para operar de manera completamente automática, permitiendo una operación confiable y eficiente en proyectos urbanos, turísticos, hoteleros e industriales.
Además, pueden incorporar sistemas de monitoreo remoto y supervisión para facilitar la operación, el mantenimiento preventivo y la detección temprana de eventos operativos.

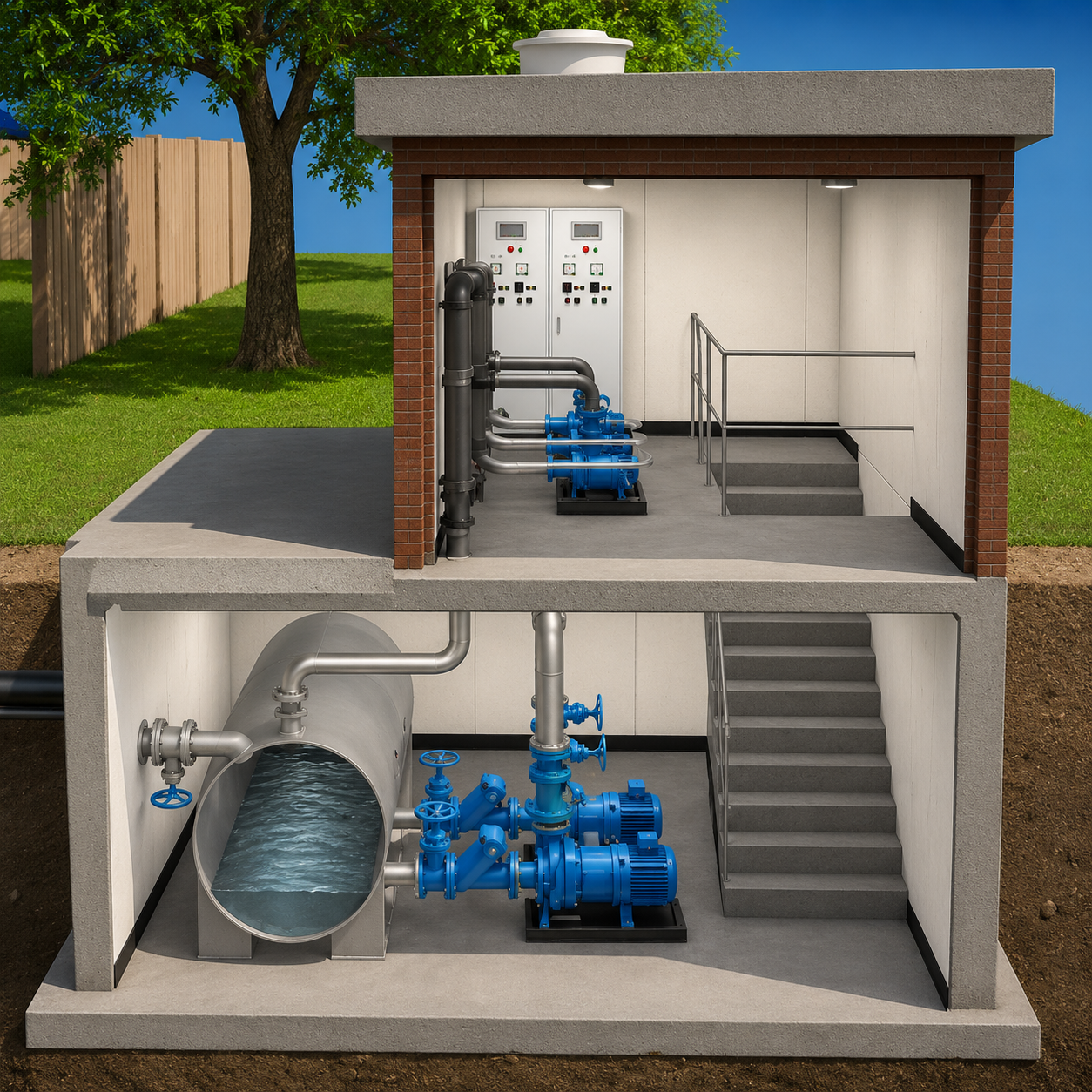

Componentes de la Estación de Vacío
La estación de vacío VIAVAC Vacuflow® integra distintos componentes diseñados para garantizar una operación eficiente, automática y confiable del sistema.

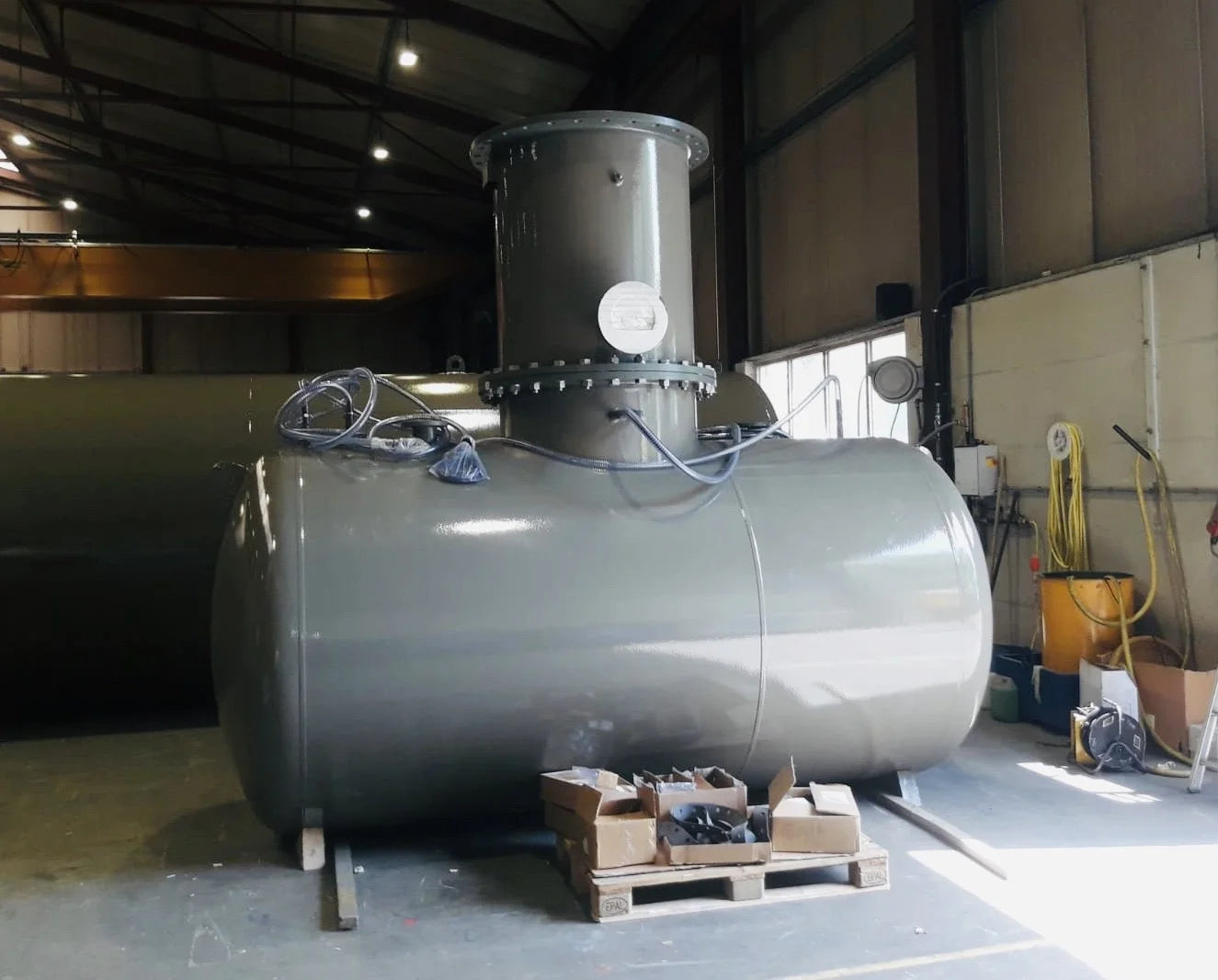

El tanque de recolección recibe las aguas residuales provenientes de toda la red y trabaja en conjunto con bombas de vacío que generan la presión negativa necesaria para transportar el flujo dentro de las tuberías.
Las bombas de impulsión se encargan de enviar las aguas residuales hacia la planta de tratamiento o punto de descarga, mientras que el panel de control monitorea y automatiza completamente la operación del sistema.
Además, las estaciones pueden fabricarse en formato prefabricado tipo “plug & play”, permitiendo instalaciones más rápidas, económicas y adaptadas a las necesidades específicas de cada proyecto.
PREGUNTAS FRECUENTES
¿Qué es un sistema de alcantarillado sanitario al vacío?
El sistema de alcantarillado sanitario al vacío VIAVAC Vacuflow® es una alternativa a los sistemas tradicionales por gravedad. Utiliza presión negativa (vacío) para recolectar y transportar aguas residuales de manera eficiente, reduciendo excavaciones, filtraciones y costos operativos.
¿En qué tipo de proyectos se recomienda utilizar VIAVAC Vacuflow®?
Es ideal para desarrollos turísticos, zonas costeras, marinas, aeropuertos, hoteles, municipios, comunidades rurales, desarrollos urbanos y proyectos con nivel freático alto o terrenos planos donde los sistemas tradicionales presentan complicaciones.
¿Cuál es la longitud máxima de una red de vacío?
La longitud de una red de alcantarillado sanitario por vacío depende del pico de flujo total, pérdidas por fricción, pérdidas estáticas y diámetro de tubería. En terrenos relativamente planos, la longitud puede alcanzar hasta 2.5 kilómetros desde la estación de vacío, equivalente a un radio aproximado de 5 kilómetros.
¿Qué ventajas tiene frente a un sistema tradicional por gravedad?
El sistema VIAVAC Vacuflow® reduce excavaciones profundas, elimina cárcamos de bombeo intermedios, disminuye filtraciones y minimiza el impacto ambiental. Además, permite instalaciones más rápidas y con menores costos de mantenimiento.
¿Pueden utilizarse diámetros de tubería mayores a 10” (250 mm)?

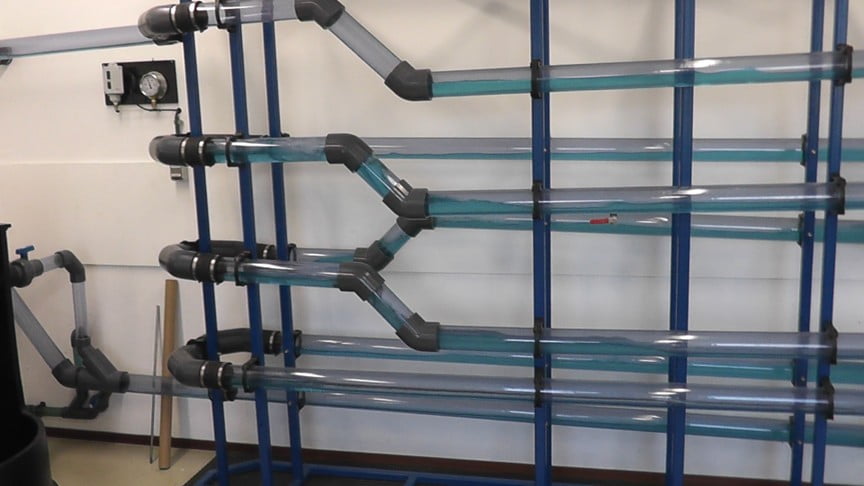

Los diámetros más grandes reducen pérdidas por fricción, pero también disminuyen la velocidad de transporte de las aguas residuales. Estudios y pruebas han demostrado que diámetros superiores a 250 mm pueden generar separación entre aire y agua, reduciendo la eficiencia del sistema y aumentando el riesgo de obstrucciones.
¿Cuál es la capacidad de descarga de una válvula de succión?
La válvula de succión de 63 mm tiene una capacidad de descarga de entre 150 y 250 litros por minuto. La válvula de 90 mm puede descargar entre 250 y 450 litros por minuto, permitiendo manejar múltiples descargas simultáneamente.
¿Por qué el sistema VIAVAC Vacuflow® tiene una capacidad de succión tan alta?
El sistema está diseñado para descargar rápidamente las aguas residuales acumuladas en los pocetos, normalmente en periodos de 4 a 6 segundos. Esto garantiza que varios pocetos puedan operar al mismo tiempo sin afectar el rendimiento del sistema.
¿Cuántas viviendas pueden conectarse a un mismo poceto?
Un poceto equipado con válvula de 90 mm puede conectarse al flujo pico de 4 a 6 viviendas. Los pocetos con válvula de 63 mm pueden recibir el flujo de 1 a 4 viviendas.
¿El sistema requiere excavaciones profundas?
No. Una de las principales ventajas del sistema VIAVAC Vacuflow® es que funciona con tuberías poco profundas y adaptables al terreno, reduciendo considerablemente excavaciones y costos de obra civil.
¿Qué sucede si existe un corte de energía eléctrica?
Las estaciones de vacío pueden incorporar sistemas de respaldo eléctrico para garantizar la continuidad de operación del sistema incluso durante interrupciones de energía.
¿El sistema es amigable con el medio ambiente?
Sí. El sistema VIAVAC Vacuflow® es completamente sellado, lo que reduce el riesgo de infiltraciones y contaminación del subsuelo. Además, disminuye emisiones de carbono al requerir menos excavación y maquinaria pesada.
¿Cuál es la vida útil del sistema?
Con un mantenimiento adecuado, los sistemas VIAVAC Vacuflow® están diseñados para operar de manera confiable durante décadas, existiendo instalaciones funcionando exitosamente por más de 30 años.
¿Dónde se ha instalado la tecnología VIAVAC Vacuflow®?
La tecnología ha sido implementada en proyectos alrededor del mundo, incluyendo aeropuertos, hoteles, desarrollos urbanos, marinas, comunidades rurales y municipios completos.
